Beszámoló a 2026. évi Kitelepülő Napról
Hívójel
HA6RR – Pálfi Richárd
Bevezetés
Az idei Kitelepülő Napra egy saját tervezésű és építésű, teljesen hordozható HF rádióállomással települtem ki. A célom egy olyan kompakt, megbízható rendszer megalkotása volt, amely hálózati áramforrás nélkül is hosszú ideig üzemeltethető, gyorsan telepíthető, és minden fontos funkció egyetlen egységben megtalálható.

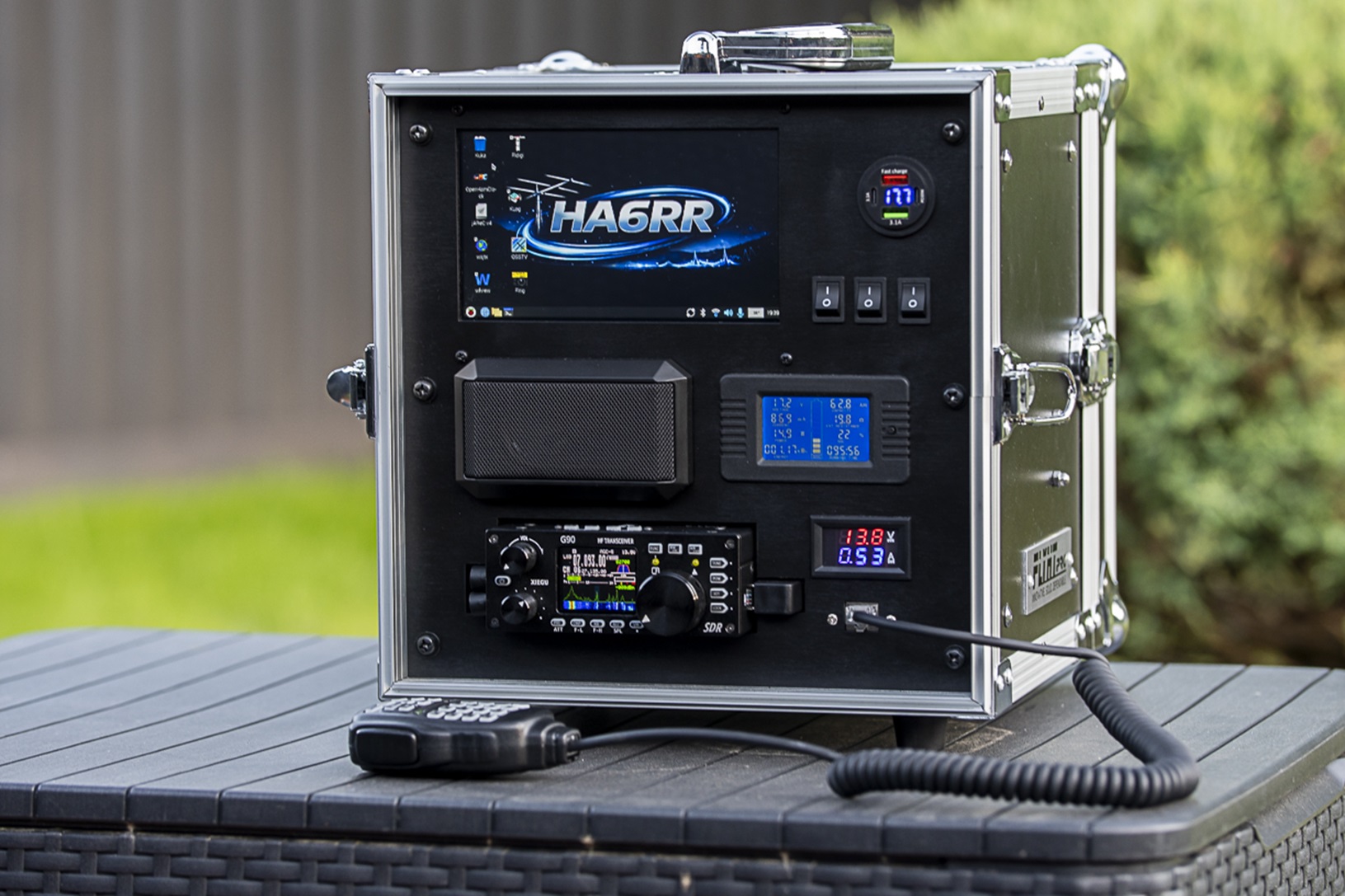

Az állomás egy Thomann Mini Rack házba került beépítésre, amely masszív, jól áttekinthető és könnyen szállítható alapot biztosít a teljes rendszer számára. Az előlap saját tervezés alapján, lézervágással készült, így pontosan illeszkedik a beépített kezelőszervekhez, kijelzőkhöz és csatlakozókhoz.
Rendszerfelépítés

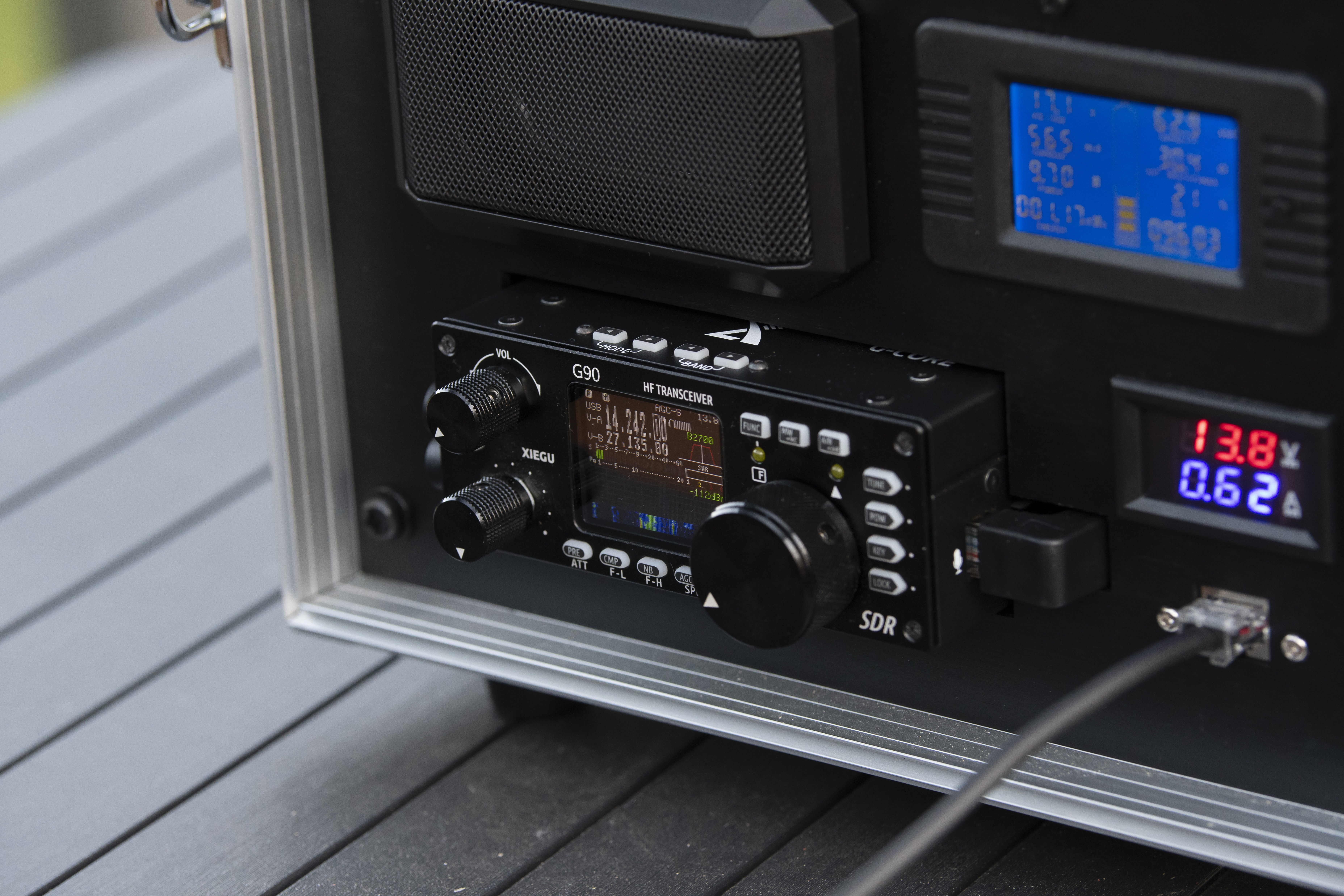

Az állomás központi eleme egy Xiegu G90 HF adó-vevő, amelyhez egy Raspberry Pi számítógép csatlakozik.
A Raspberry Pi egy 7 colos érintőképernyőn keresztül vezérelhető, CAT kapcsolaton kommunikál a rádióval, míg a beépített audio interfész lehetővé teszi a digitális üzemmódok használatát is.
A rendszer kialakításánál fontos szempont volt, hogy minden fő funkció egyetlen, jól áttekinthető hordozható egységben kapjon helyet, így az állomás néhány perc alatt üzembe helyezhető legyen.
A rádió hangútjába egy 5 sávos equalizer került beépítésre, amely lehetővé teszi a beszédhang finomhangolását. A modul beépített dinamikakompresszort is tartalmaz, amely kiegyenlíti az adás hangerejét és javítja a beszéd érthetőségét, különösen terepi, kis teljesítményű üzem során.
Energiaellátás
A rendszer energiaellátását 20,7 V-os Parkside akkumulátorok biztosítják. A kitelepülések során 4 Ah kapacitású akkumulátorokat használok, amelyek kis tömegük mellett megfelelő üzemidőt biztosítanak a teljes állomás számára.
Az állomásba egy saját tervezésű és építésű DC–DC tápegység került beépítésre, amely a 20,7 V-os akkumulátorfeszültségből stabil 13,8 V-ot állít elő a Xiegu G90 rádió számára, valamint 5 V-os tápfeszültséget biztosít a Raspberry Pi és a 7 colos érintőkijelző működtetéséhez.
A tápegység tervezése során kiemelt szempont volt az elektromágneses zavartalanság, ezért a rendszer RFI-zajmentes kialakítású, a belső kábelezés ferrit szűréssel készült, minimalizálva a nagyfrekvenciás zavarok kialakulását.
A Parkside akkumulátorok rögzítéséhez egy saját tervezésű, 3D nyomtatott akkumulátortalp készült, amely stabil rögzítést és gyors akkumulátorcserét tesz lehetővé. A 4 Ah-s akkumulátorok néhány másodperc alatt cserélhetők, így a terepi üzem folyamatosan fenntartható.

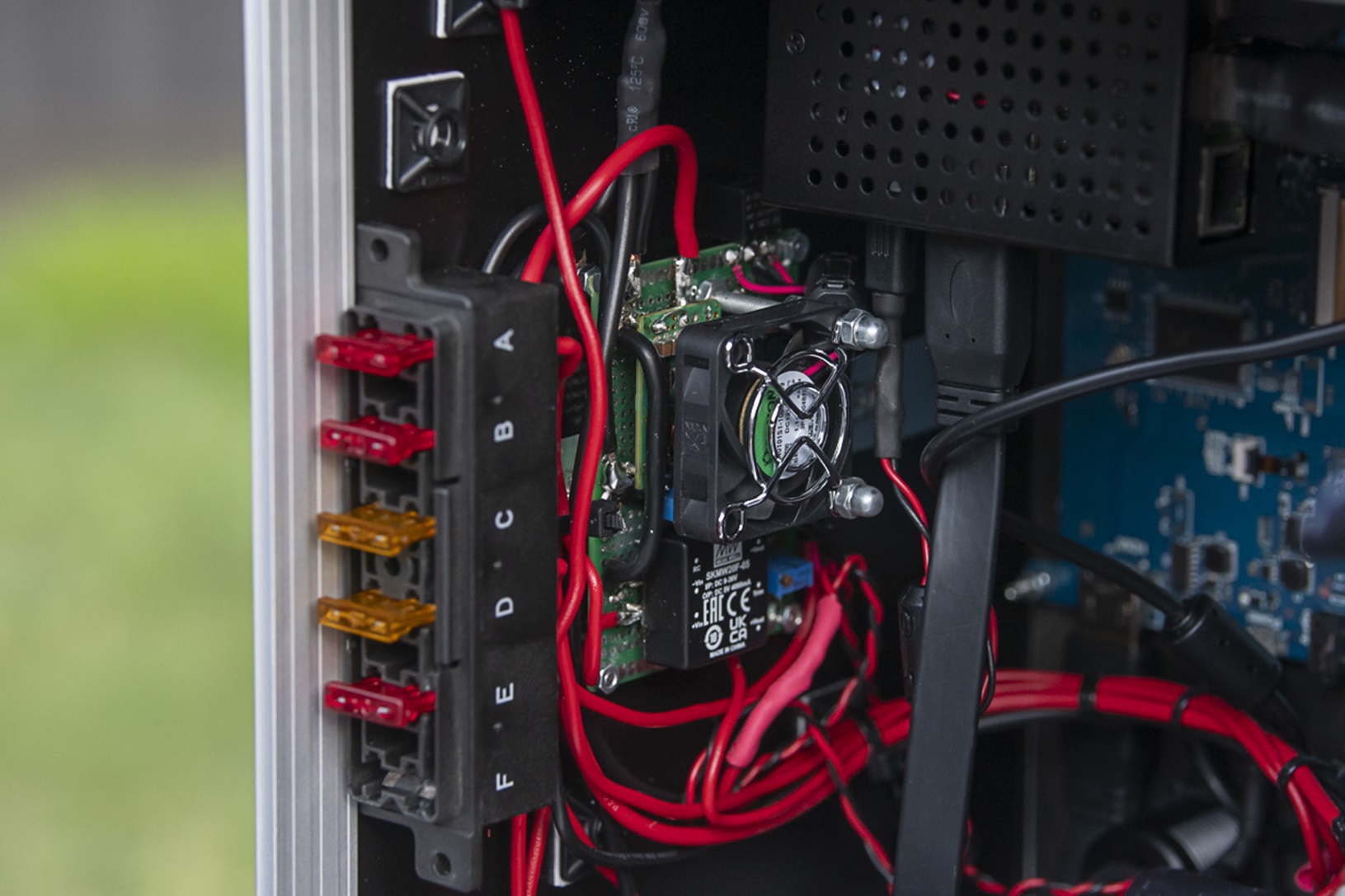

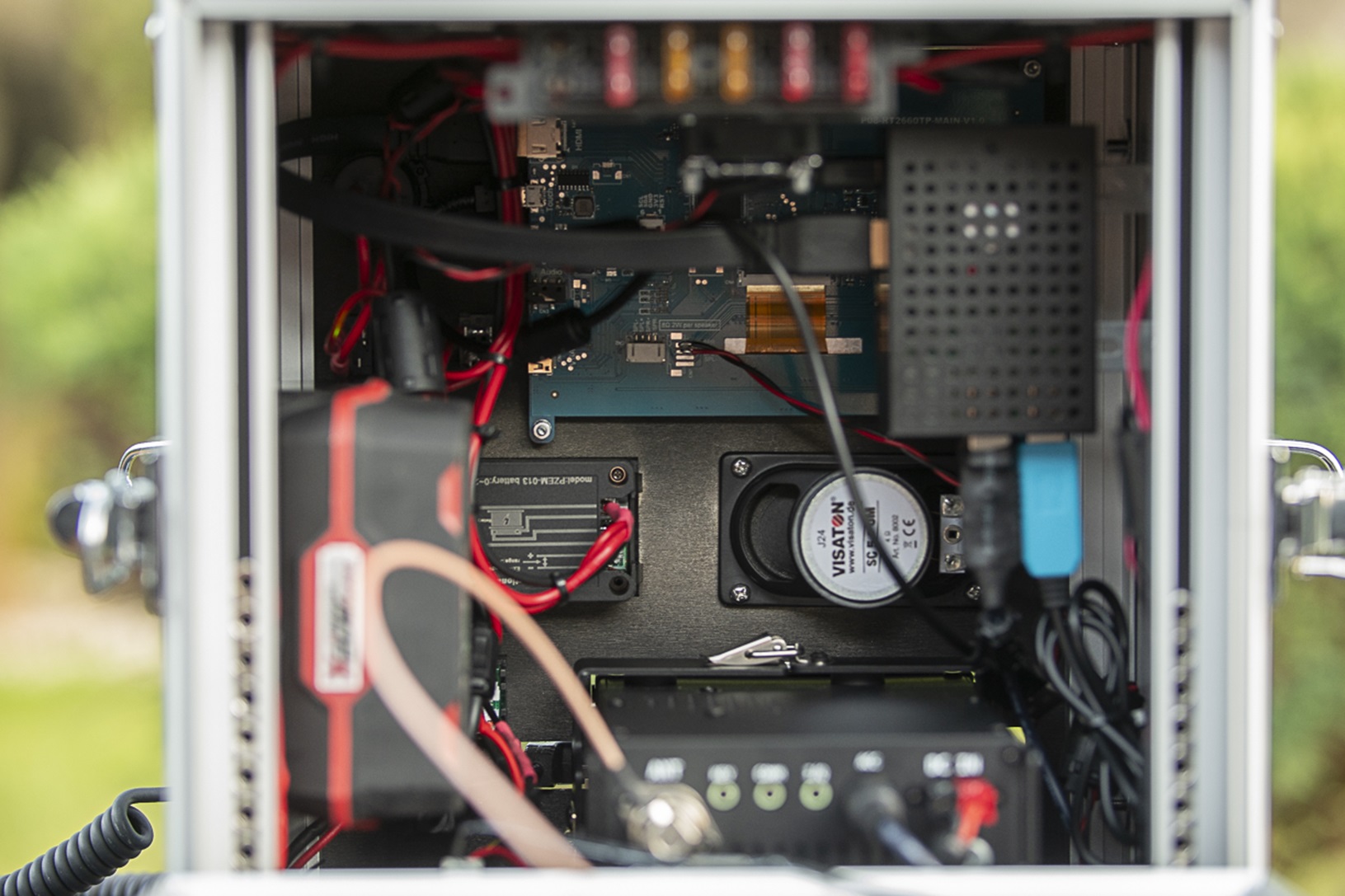

A tápegység és a belső elrendezés a képeken láthatóak.
Felügyelet és mérés

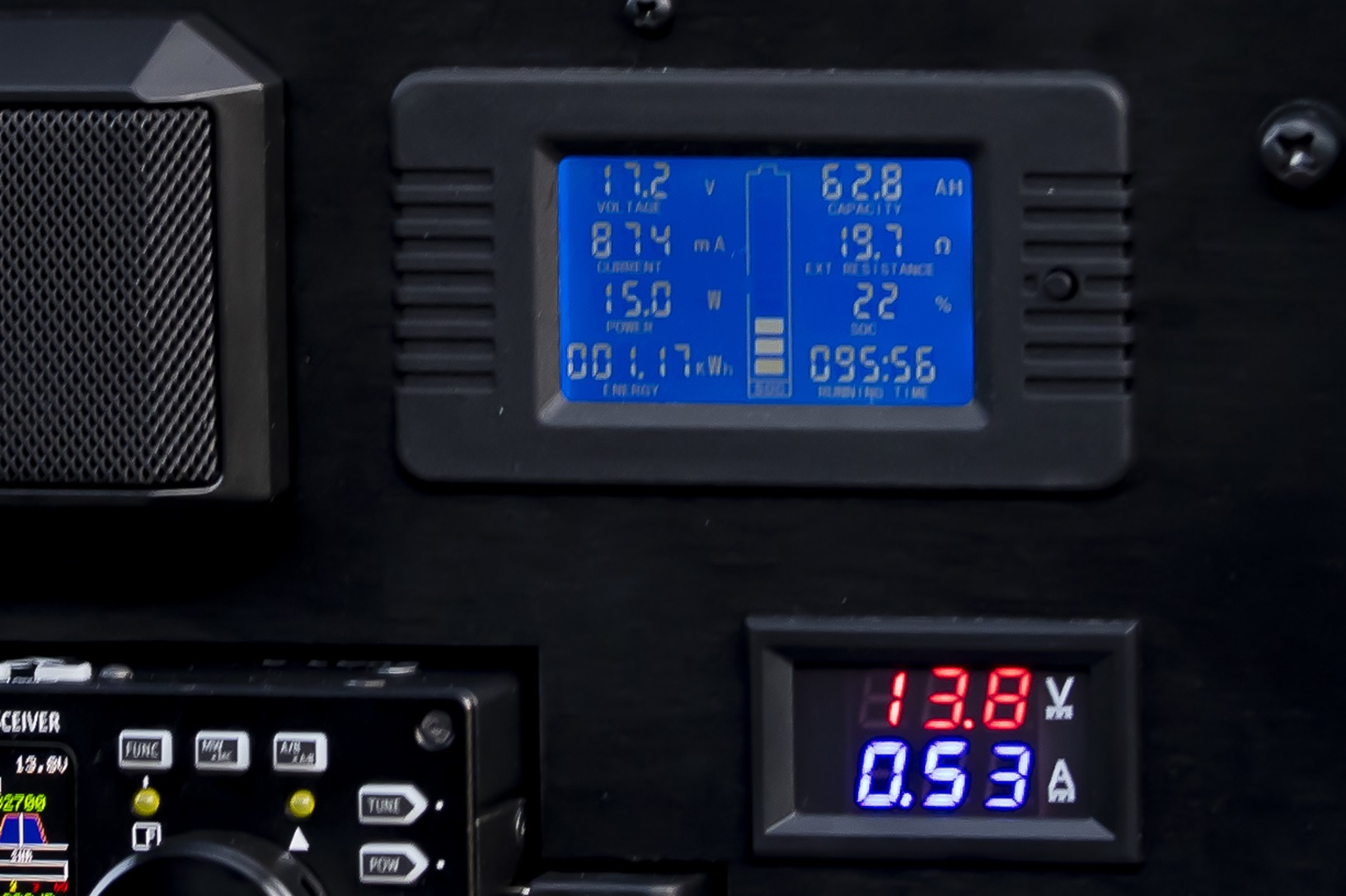

A rendszerbe két multiméter-modul került beépítésre, amely folyamatosan méri és kijelzi az akkumulátor feszültségét, az aktuális áramfelvételt, a teljesítményfelvételt és az akkumulátor töltöttségi állapotát. Ez lehetővé teszi az energiafelhasználás folyamatos ellenőrzését és a rendelkezésre álló kapacitás optimális kihasználását.
Hűtés

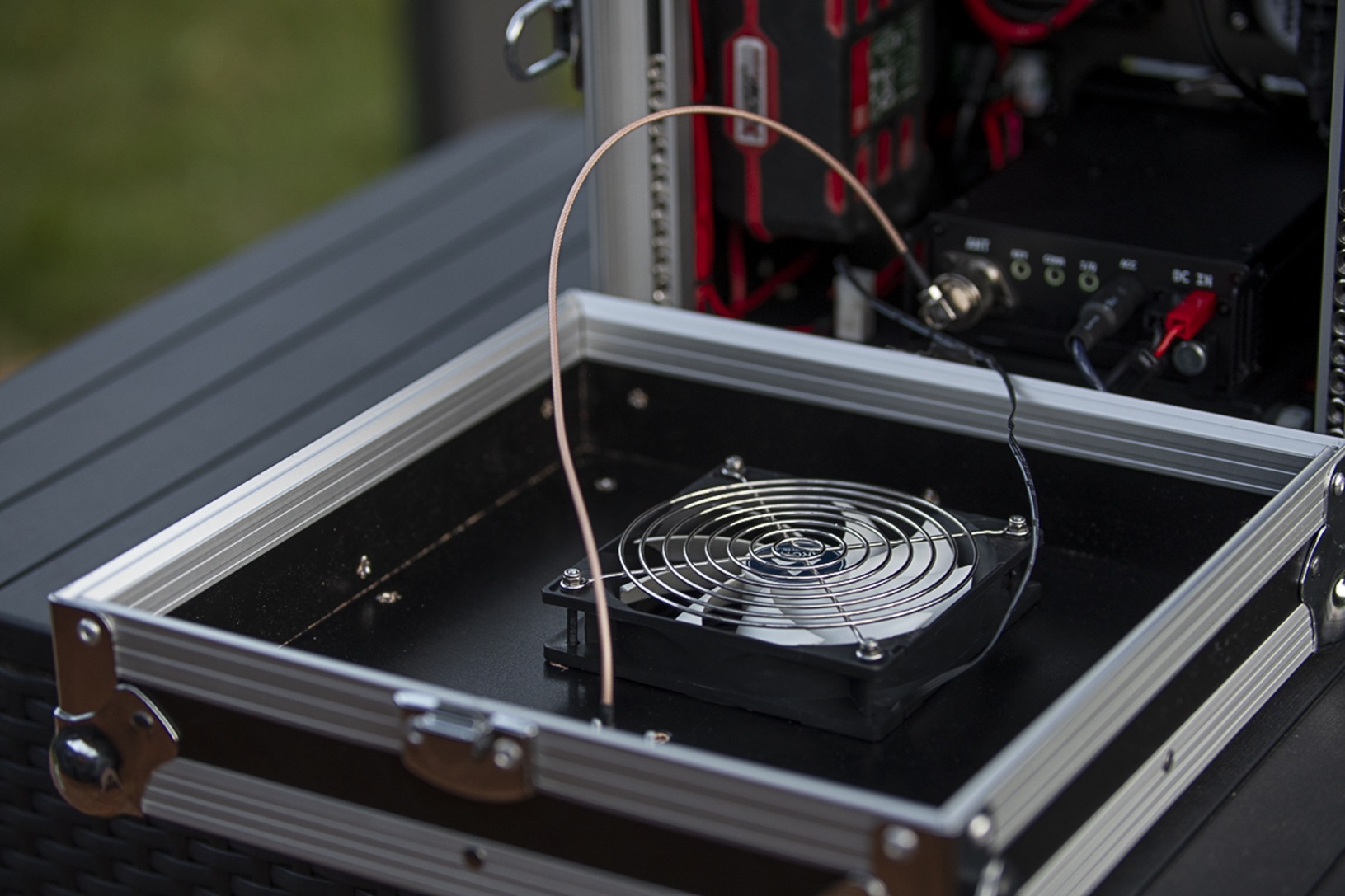

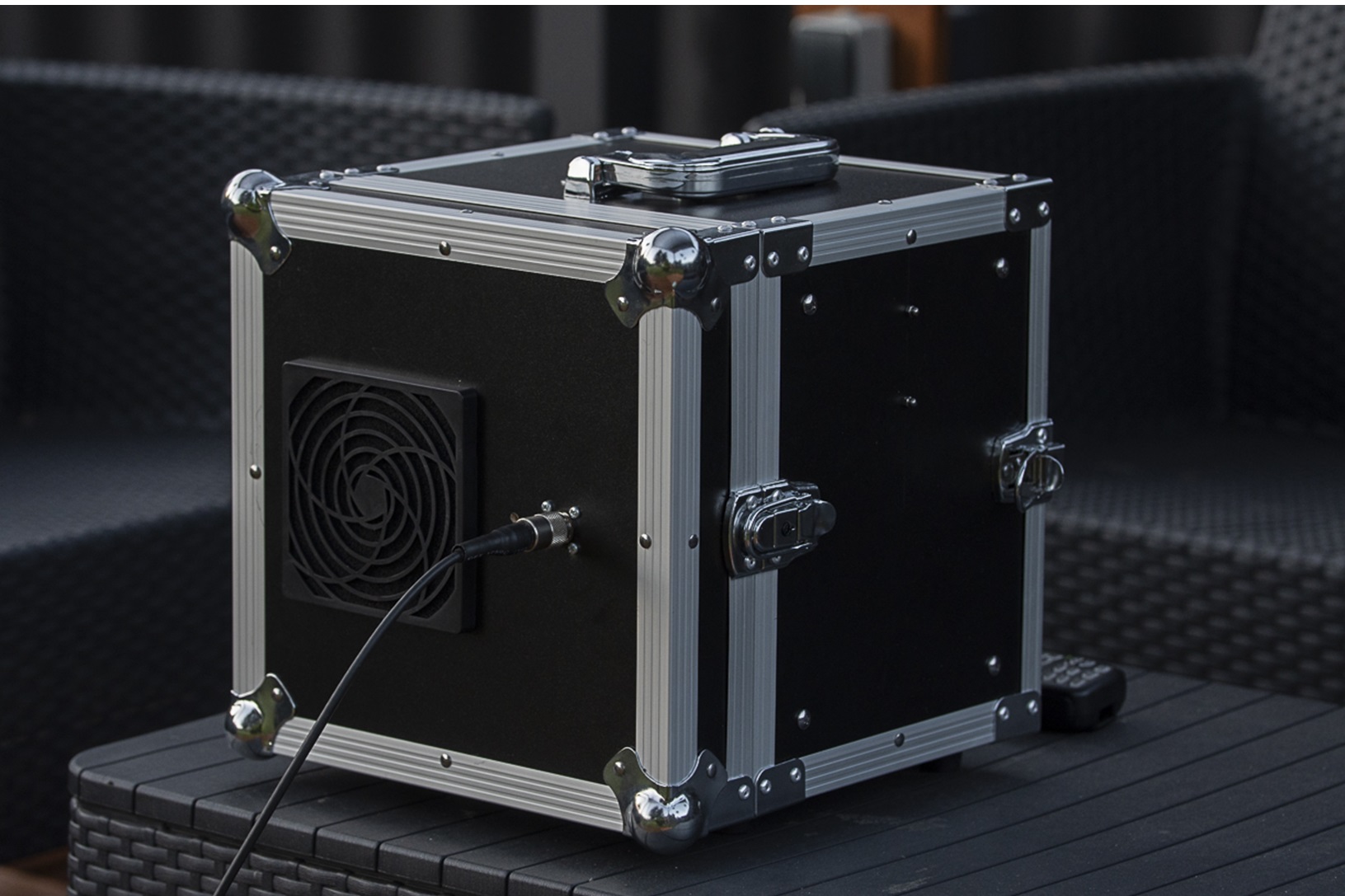

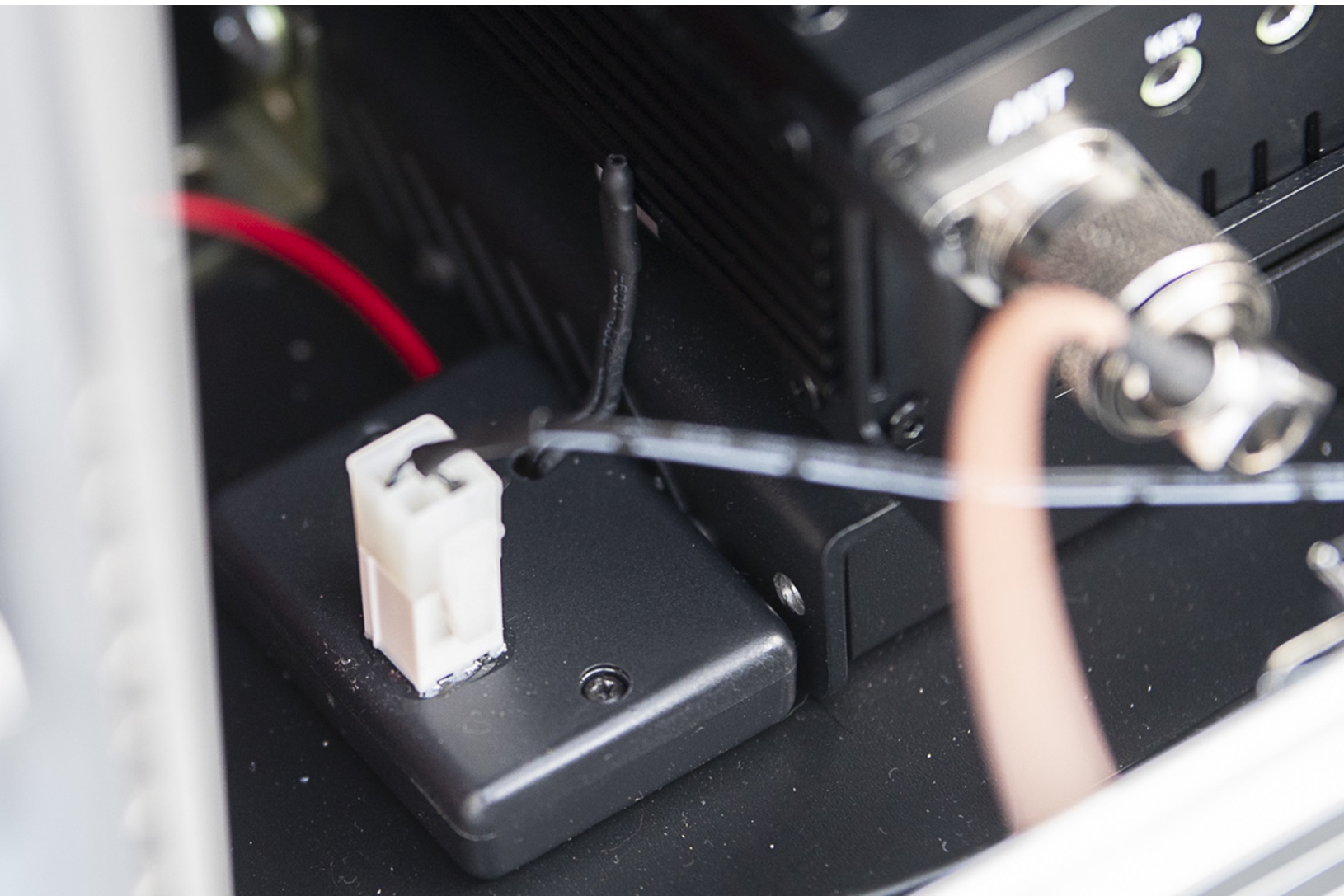

A megbízható működés érdekében a készülék NTC hőérzékelő által vezérelt automatikus ventilátoros hűtést kapott. A ventilátor kizárólag szükség esetén kapcsol be, így biztosítja az optimális üzemi hőmérsékletet, miközben energiatakarékosan működik.
Kitelepülési tapasztalatok
A kitelepülés Recsk mellett, a Búzásvölgyi tó közelében történt, ahol lehetőség nyílt a rendszer gyakorlati kipróbálására.
Az antenna egy végén táplált huzalantenna volt 1:64 balunnal, amely jól illeszkedett a hordozható állomás koncepciójához. A kitelepülés során több sikeres belföldi összeköttetést létesítettem rövidhullámon, miközben a rendszer stabilan, megbízhatóan működött.
A Go-Box néhány perc alatt üzembe helyezhető volt, a kompakt kialakításnak és az integrált megoldásoknak köszönhetően a kitelepítés gyorsan és egyszerűen elvégezhető.
A projekt célja egy olyan kompakt, energiahatékony, modern “All-in-One” hordozható rádióamatőr állomás megépítése volt, amelyben a rádió, a számítógép, a saját fejlesztésű tápegység, az energiamenedzsment, a hűtés és az audio rendszer egyetlen hordozható egységben kap helyet. A gyakorlati tapasztalatok alapján a rendszer megfelelt az elvárásoknak, és kiválóan alkalmas kitelepülésekre, rádióamatőr rendezvényekre, valamint szükségkommunikációs feladatokra is.
Felhasznált eszközök
* Xiegu G90 HF adó-vevő
* Raspberry Pi3
* 7” érintőképernyő
* CAT és audio interfész
* DC–DC tápegység (20,7 V → 13,8 V és 5 V)
* Parkside 20,7 V / 4 Ah akkumulátorok
* Saját tervezésű 3D nyomtatott akkumulátortalp
* Beépített multiméter-modulok
* NTC vezérelt automatikus ventilátoros hűtés
* Thomann Mini Rack ház
* Saját tervezésű, lézervágott előlap
* 5 sávos equalizer beépített dinamikakompresszorral
* Visaton hangszóró
*USB töltő modul
* Végén táplált HF antenna 1:64 balunnal 20.6m
*Előlapba épített rj45 aljzat a mikrofonhoz
Résztvevő
Pálfi Richárd – HA6RR
